環(huán)氧促進劑RA-6與DMP-30性能對比測試

環(huán)氧促進劑RA-6與DMP-30在多個方面存在顯著差異。以下是對這兩種促進劑的性能對比測試：

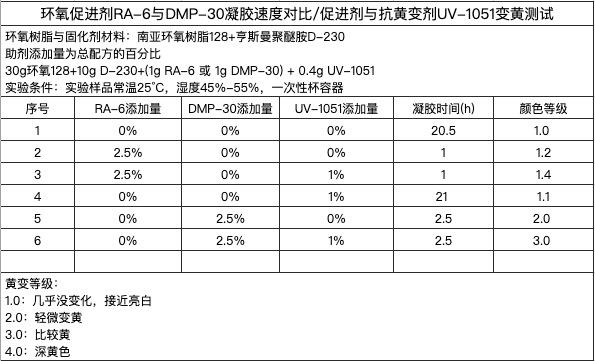

圖1

圖2

25°C下的反應(yīng)速度

• RA-6：在環(huán)氧活性較低的聚醚胺配方，常溫25°C能大幅提升環(huán)氧樹脂的反應(yīng)速度。

• DMP-30：作為典型的叔胺類環(huán)氧促進劑，也能提高固化效率，但相比之下，常溫下RA-6在反應(yīng)速度上更具優(yōu)勢。同樣2.5%的添加量，添加RA-6的配方2凝膠只有1小時（圖2中2號與3號因反應(yīng)時間短導致脫泡時間不夠），而添加DMP-30的配方5則需要2.5小時。

  PS：嘗試在中低溫15°C以下進行測試，RA-6活性降低不少，這時DMP-30反應(yīng)速度更快。

與抗黃變劑的相容性

• RA-6：低堿性、氣味極低，不含重金屬或游離酚，與抗黃變劑UV-1051等相容性良好，不影響配方中抗黃變劑的性能表現(xiàn)。

• DMP-30：本身具有酚類結(jié)構(gòu)，易被氧化。從上圖2可以看出，配方6中DMP-30與抗黃變劑同時添加的配方，黃變明顯。

堿性

• RA-6：低堿性。

• DMP-30：作為叔胺類促進劑DMP-30，堿性較強。

氣味

• RA-6：氣味極低。

• DMP-30：具有刺激性氣味，在使用過程中會對操作人員的健康產(chǎn)生一定影響。

重金屬和游離酚含量

• RA-6：不含重金屬或游離酚。

• DMP-30：作為酚類化合物，可能含有微量重金屬和游離酚。

耐黃變性

• RA-6：具有良好的耐黃變性，與UV-1051搭配使用能進一步提升配方的耐黃變性能。

• DMP-30：易被氧化，顏色容易變深，耐黃變性較差，尤其在加溫固化或受紫外線照射時顏色更容易加深。

綜上所述，環(huán)氧促進劑RA-6在中高溫反應(yīng)速度、與抗黃變劑的相容性、堿性、氣味、重金屬和游離酚含量以及耐黃變性方面表現(xiàn)更優(yōu)，而DMP-30則在中低溫反應(yīng)速度、成本方面具有優(yōu)勢。具體選擇哪種促進劑還需根據(jù)實際應(yīng)用需求來決定。
